產品介紹

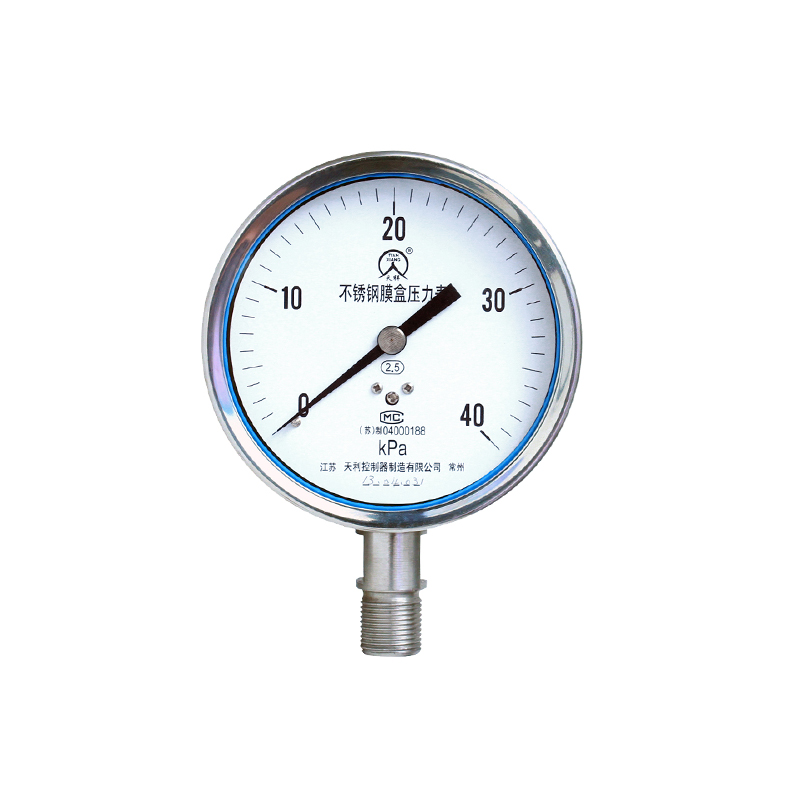

不銹鋼薄膜盒壓力表參照原膜盒壓力表的結構特點而研制的具有耐腐蝕作用的微壓表。應用于鍋爐通風和氣管道等設備上，在耐腐要求較高的工藝流程中測量各種氣體介質的微壓和負壓。



結構原理



儀表由測量系統(tǒng)（包括接頭、波紋膜盒等），傳動機構（包括拔桿機構、齒輪傳動機構），指示部件（包括指針與度盤）和外殼（包括表殼、襯圈和表玻璃）所組成。儀表的工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，在經齒輪傳動機構的傳動并予放大，有固定于齒輪軸承上的指針逐將被測值在度盤上指示出來。還有調零裝置，可以方便調整零位。

精度等級	2.5
測量范圍（kPa）	0～4;0～6;0～10;0～16;0～25;0～40;0～60;  -4～0;-6～0;-10～0;-16～0  -25～0;-40～0;-2～2;-3～3;-5～5;  -8～8;-12～12;-20～20
使用環(huán)境	-25～550C；,相對濕度不大于80%
抗振等級	V·H·3級
重量	0.4kg
